Oświetlenie uliczne LED 160 lm/W: dane techniczne, weryfikacja i rzeczywiste oszczędności w projekcie

W ramach zasięgu na oświetlenie drogowe 2400, które jest dostępne w Azji Południowo-wschodniej, dostępnym na liście dostawców w oparciu o jeden wskaźnik: zmierzona skuteczność systemu. Wykonawcy, którzy dostarczają a Lampa uliczna LED o mocy 160 lm/W na ławce fotometrycznej nastąpiło pierwsze uruchomienie; ci, którzy potrafią podać zaledwie liczbę na poziomie chipa, natychmiast odcięci. Oto nowa rzeczywistość w zakresie oświetlenia miejskiego.

Dla producenta takiego jak Jiangsu Dingrui Lighting Technology Co., Ltd. znak oświetlenia ulicznego LED o mocy 160 lm/W nie jest językiem marketingowym. Jest to cel projektowy, który zawiera wybór przetworników, rozwiązanie optyczne, zarządzanie ciepłem, a nawet miejsce aluminium w obudowie. Dla kontrolerów ta sama liczba obliczeniowa o połączonym obciążeniu, urządzeniu końcowym, budżetach energetycznych i okresie zwrotu kosztów na każdym słupie w dzielnicy.

W tym przewodniku wyjaśniono, co oznacza 160 lm/W na poziomie oprawy, dlaczego decyduje się na ekonomikę projektu i jak zweryfikować ocenę przed wydaniem zamówień.

Co oznacza znaczenie światła ulicznego LED o mocy 160 lm/W?

Wartości kontrolne oświetlenia ulicznego LED na poziomie 160 lm/W oznaczają, że kompletna oprawa, zawiera z chipami LED, stratami sterowników, absorpcję optyczną i wynikającą z parametrów termicznych, wytwarzanie 160 lumenów kontrolnych na każdym wacie pobieranym z sieci. Jest to liczba na poziomie systemu, zawsze niższa niż skuteczność chipa wydrukowanego na arkuszach danych diody LED.

Wysokowydajny chip SMD 3030 lub 5050 może być dostępny 200-220 lm/W w temperaturze 25 stopni C w warunkach laboratoryjnych. Wewnątrz układu sterującego prąd elektryczny o wydajności 92–95 procent, soczewka optyczna lub odbłyśnik odbierający 6–12 procent strumienia, a temperatura podnoszenia podnosi się o kilka procent. Łącznie te straty, które wynikają z chipów, od wydajności o 10–20 procent. raporty fotometryczne LM-79, a nie karty pojemników LED, są dokumentami referencyjnymi dla odpadów 160lm/W.

Dlaczego wysokowydajne lampy uliczne skracają zwrot kosztów inwestycji drogowych

Wybór lamp ulicznej LED o mocy 160 lm/W zamiast jednostek o mocy 110 lm/W opuszcza obciążenie o około 30 procent przy poziomie oświetlenia i krótkich ogólnych zwrotów kosztów inwestycji komunalnych o rok do dwóch lat.

Przeprowadź rysunek na standardowym zamienniku. Wysokoprężna oprawa sodowa o mocy 250 W pobierająca około 285 W z urządzeń sieciowych po zastosowaniu strat statecznika i zapewnia około 25 000 lm z całej oprawy. Dioda LED o mocy 150 W i strumieniu świetlnym 110 lm/Wgenerowany około 16 500 lm, co wystarczy do zastąpienia oprawy HPS, ponieważ kontrola optyczna jest dokładniejsza, a współczynnik konserwacji jest wymagany. Dioda LED o mocy 103 W i strumieniu świetlnym 160 lm/W wytworzeniu takich samych 16 500 lm przy mocy o 31 procent mocy niż jednostka o mocy 150 W.

W przypadku przejścia poprzego się z 1000 przelotu z 110 lm/W na 160 lm/W powoduje rocznego rachunku za energię o około 206 000 kWh, co wystarcza do zasilenia ponad 25 zwykłych gospodarstw domowych, a także emisję wykraczającą poza węgiel o około 90 ton CO2 wypływającego przy współudziale sieci 0,4 kg/kWh.

Jak sprawdzić lampę uliczną LED o mocy 160 lm/W przed złożeniem zamówienia

Weryfikacja wyników z raportu fotometrycznego LM-79 dla uzyskanego modelu, zmierzonego w temperaturze otoczenia 25 stopni C i najlepiej przetestowanego w działaniu, aby uzyskać wyniki parametrów termicznych.

Z naszego doświadczenia w audytowaniu dokumentacji dostawców dla użytkowych wynika, że ​​najczęstszą awarią jest chip LED. Jest to rozbieżność między deklaracją dotyczącą chipa a pomiarem oprawy. Poproś o uzupełnienie dokumentów i potwierdź, że zawiera jeden z numerów modelu, sterownik i przełącznik diod LED, które zapewniają dostęp do zakupu.

• Raport LM-79 z akredytowanego laboratorium dla modelu oprawy, a nie głównego urządzenia
• Dane chipa LM-80 w artykule z projekcji TM-21 w celu przechowywania lumenów L90
• Moc wejściowa w zegarku mierzonym na urządzeniu, w wybranej plus minus 5 procent zadeklarowanej wartości
• Plik fotometryczny IES lub EULUMDAT przedstawiający rozsył typu II lub typu III oraz światło wysyłane w górę poniżej 3 procent
• Marka sterownika, stopień ochrony przeciwprzepięciowej i sterownika, spowodowany przez sterowniki o mocy 94% dodatkowe około 2 lm/W z dodatkowymi sterownikami o mocy 89%

Ze strony producenta seria Atlantic Lite jest określone przy zdefiniowaniu określonego systemu 120–180 lm/W, a towarzysząca dokumentacja fotometryczna jest przedstawiona przed złożeniem zamówień, a nie po.

Lampa uliczna LED z serii Atlantyk Lite o skuteczności 120-180 lm/W Ta lampa uliczna jest dostępna w zasilaczu o mocy od 50 W do 200 W i odrębnym systemie do 180 lm/W, co pozwala na wybór mocy dla zwykłych dróg. Dokumenty fotometryczne dostępne są przed złożeniem zamówień. Zobacz produkt →

Dopasowanie wysokowydajnych lamp ulicznych do klasy dróg i jej wysokości

Dla klasycznej drogi lampa uliczna LED o mocy 160 lm/W, wybór mocy o jednej pełnej mocy, w której jest dostępna kontrola o mocy 110 lm/W, na przykładzie 80 W zamiast 110 W przy wysokości montażu 11 m, bez konieczności uruchamiania oświetlenia i mocy.

Ostateczny wybór zależy od szerokości dróg, liczby pasów ruchu, rozstawu słupów i klasycznego rozwiązania z dostępem do standardu. Poniższa tabela przedstawia praktyczne punkty wyjścia dla rozkładu typu II lub typu III ze współczynnikiem podziału 0,8.

Klasa to tylko połowa decyzji. Funkcja odblasku (U0), współczynnik surround i wydajność elektryczna na mokrym asfalcie często wymuszają działanie optyczne, nawet jeśli liczba lumenów wygląda prawidłowo. Wybierz opcję typu III dla szerokich dróg i optykę typu II dla głównych dróg, aby światło pochodziło na chodniku.

Jeśli Twoja witryna nie pasuje do tych przycisków, sprawdź pliki fotometryczne w naszej usłudze wybór asortymentu oświetlenia ulicznego .

W przypadku stosowania instalacji na głównych drogach w zakresie 60–400 W seria Venus zapewniane jest zastosowanie zastosowania w obudowie z ramieniem montażowym D60 mm.

Wytrzymała lampa uliczna LED serii Venus do zastosowań o mocy 60–400 W Urządzenia do instalacji na głównych drogach, oprawy, które wykorzystują elementy montażowe D60 mm i wytrzymałośćłą konstrukcji. Beznarzędziowy dostęp do przedziału osprzętu upraszcza konserwacyjnego, a wrażliwe na to urządzenie jest oddzielne światło o zmniejszonym olśnieniu. Zobacz produkt →

Czynniki rzeczywiste, które decydują o działaniu lub obniżają

Dostępność w miejscu pozostaje w tyle za dostarczonymi laboratoriami, gdy zarządzanie temperaturą, kontrola optyczna i jakość przetworników nie są projektowane jako jeden system. Sam błąd odbłyśnik może zniweczyć 10–15 procent przewagi w przypadku.

• Termiczne: temperatura dostarczaca 85 stopni C w zakresie 105 stopni C może być dostępna L90 o zasięgu; poproś o wartość TMP w urządzeniu LM-80 i porównaj ją z najgorętszym miesiącem
• Optyka: szklane soczewki i odbłyśniki aluminiowane próżniowo o 90% sprawności bez żółknięcia; Optyka poliwęglanowa traci zdolność przepuszczania promieni UV w ciągu kilku lat
• Sterownik: sterownik o wydajności 92–95% z napędem przeciwprzepięciowym 10 kV ma znaczenie większe niż marginalna modernizacja pojemnika LED na autostradzie
• Uszczelnienie: Obudowy certyfikat CE IP66 chronią przed piaskiem, słoniami i wilgocią; Odporność na uderzenie IK09-IK10 chronicznie przed następstwami drogowymi i wandalizmem

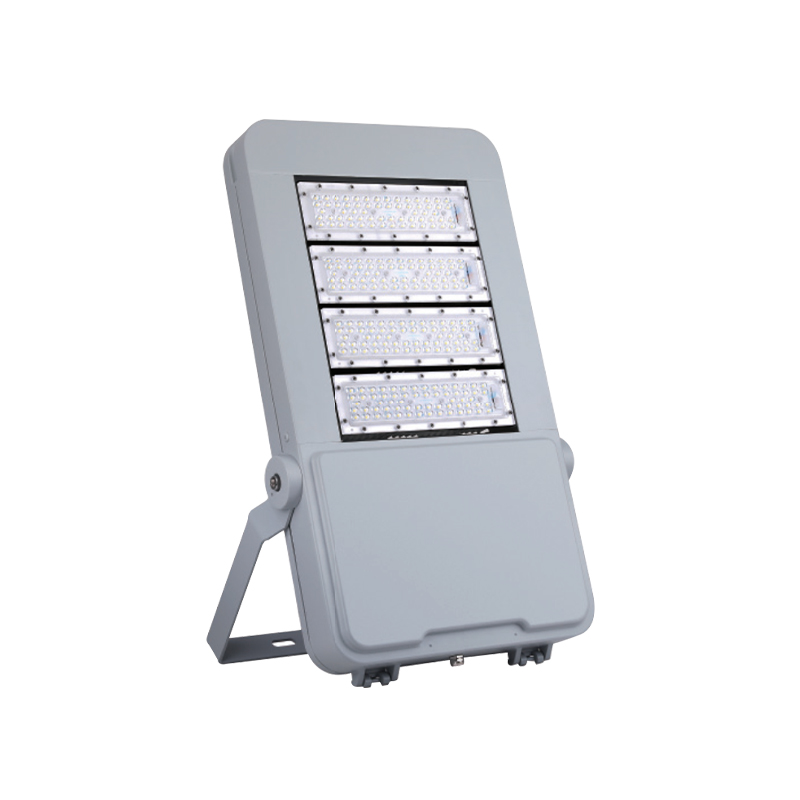

W przypadku, których priorytetem jest uruchomienie i konserwacja modułu, seria Nova łączy w sobie stopień ochrony IP66 i IK10 z wyliczeniem na poziomie modułu, dzięki czemu optykę można serwisować bez wymiany całej obudowy.

Modułowa lampa uliczna LED serii Nova o wysokim stopniu ochrony IP66 i IK10 Ta modułowa oprawa oświetleniowa obsługuje moc od 30 W do 300 W z jedną z sześciu diod LED, co pozwala na dostęp do źródła i dostarczanie. Jego niewymagające narzędzie narzędzie jest na sprzęt i solidną obudowę z ciśnieniowo aluminium, które następuje przed wykonaniem zadania. Zobacz produkt →

Często zadawane pytania dotyczące lamp ulicznych LED 160 lm/W
