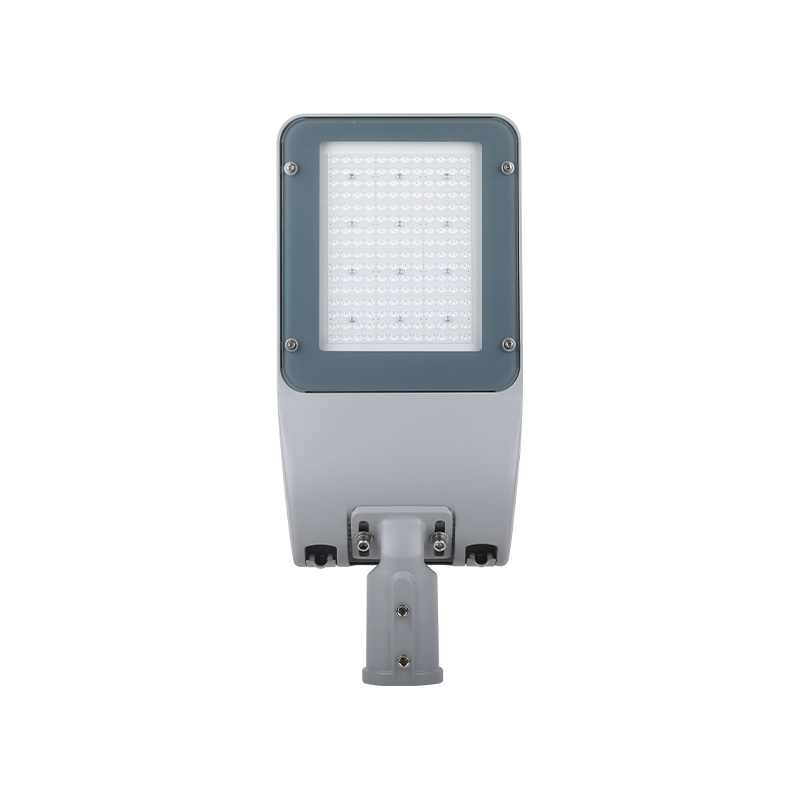

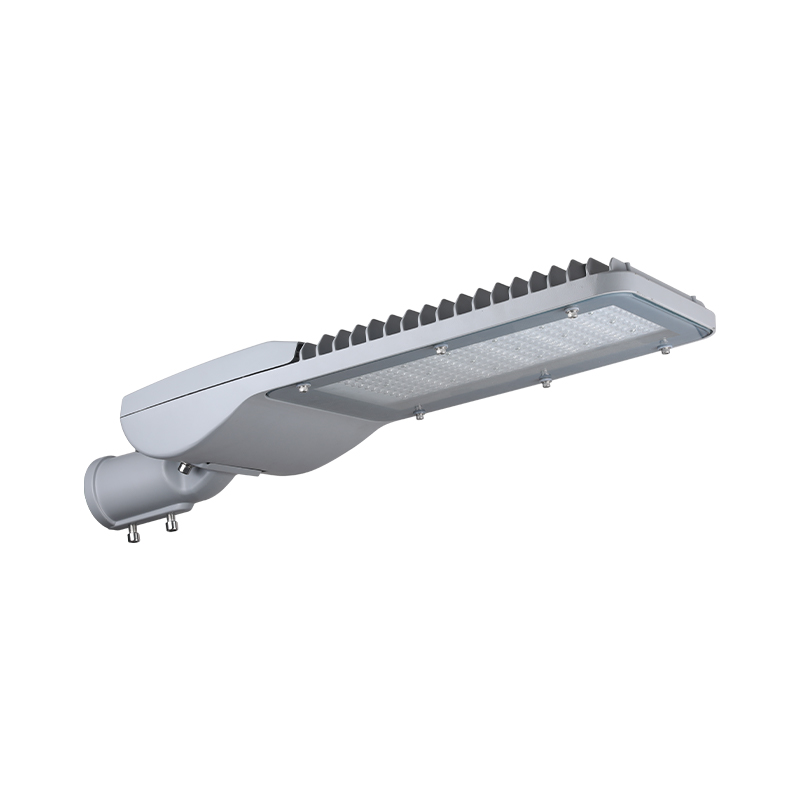

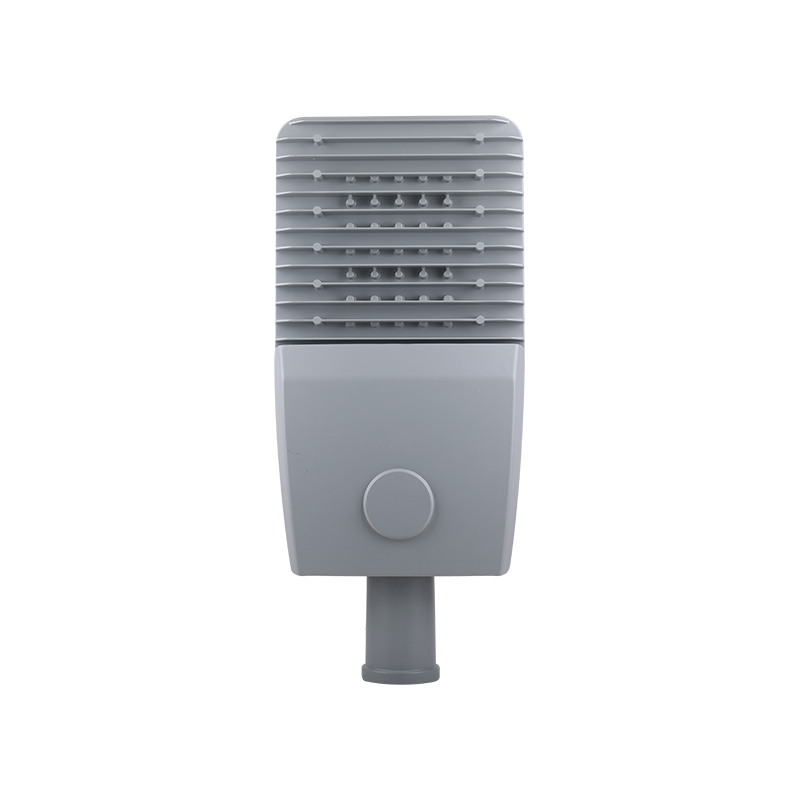

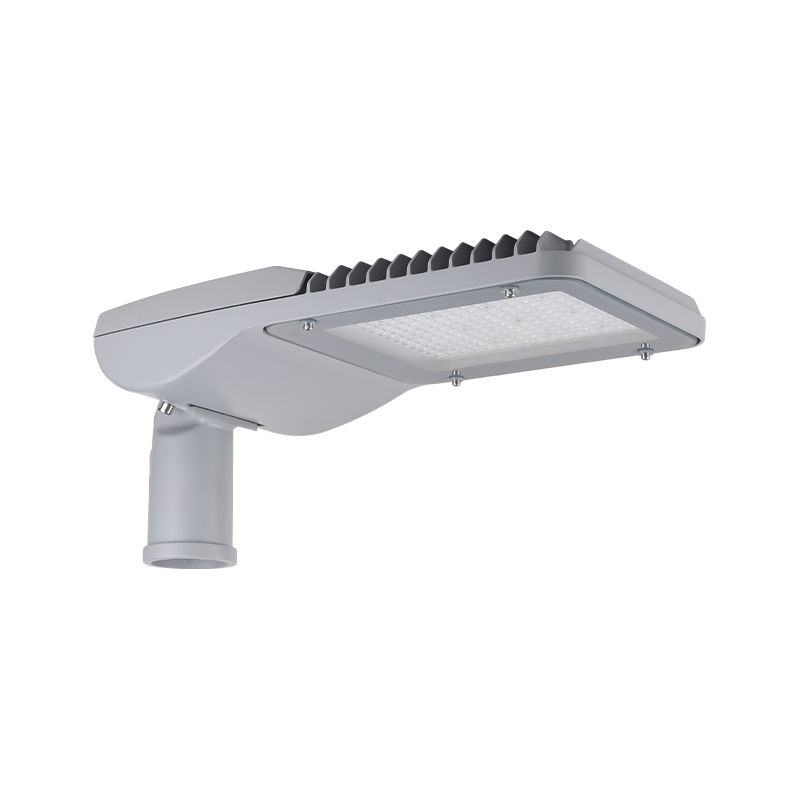

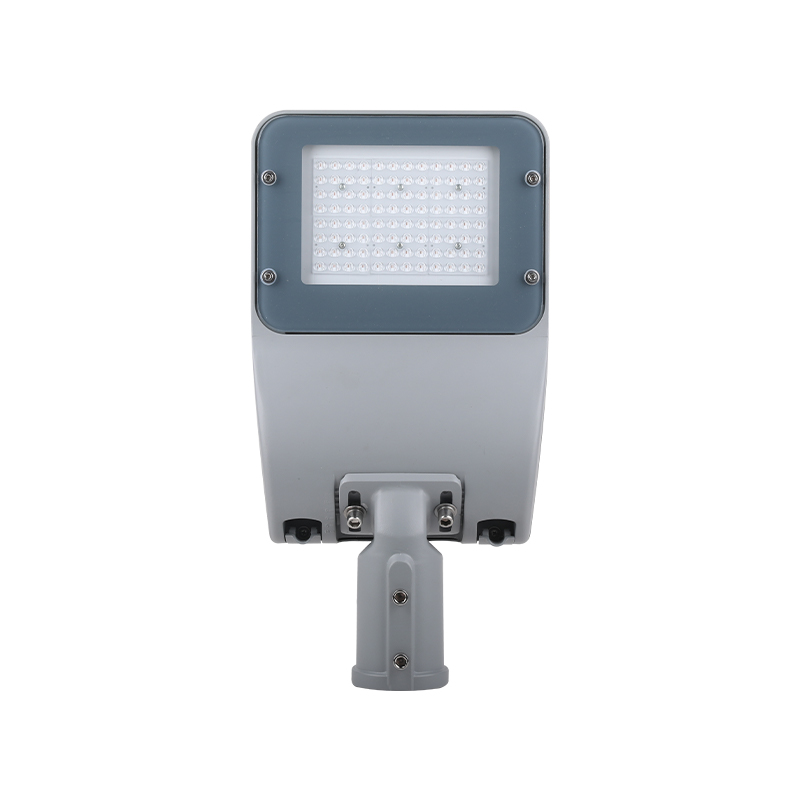

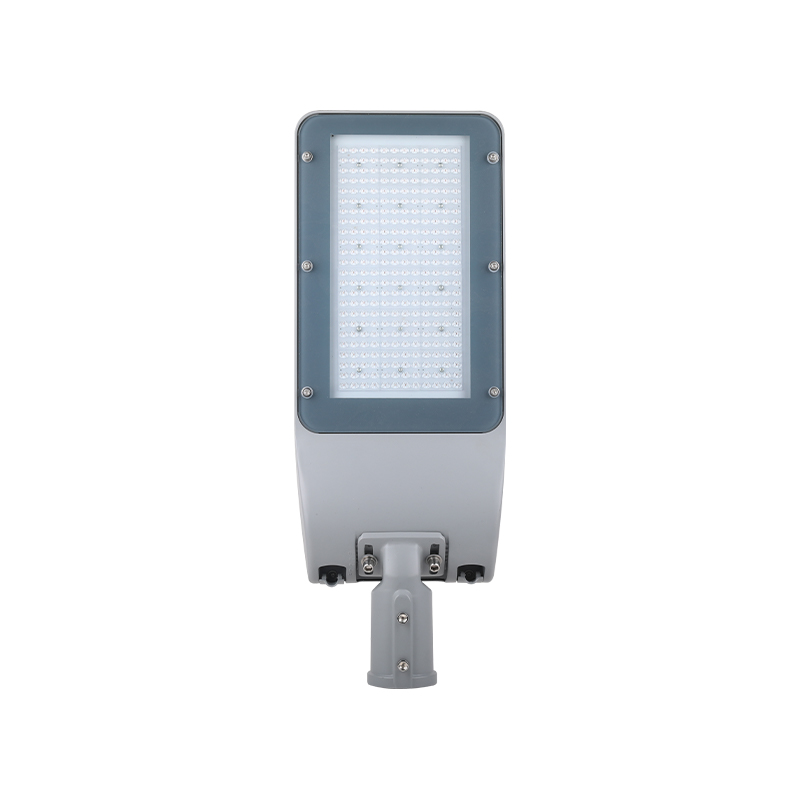

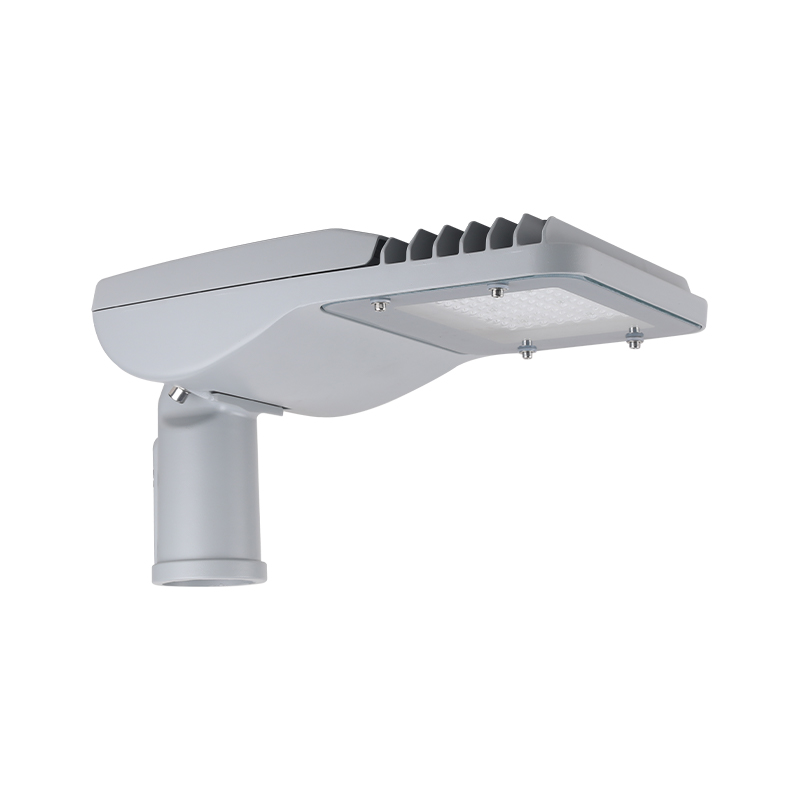

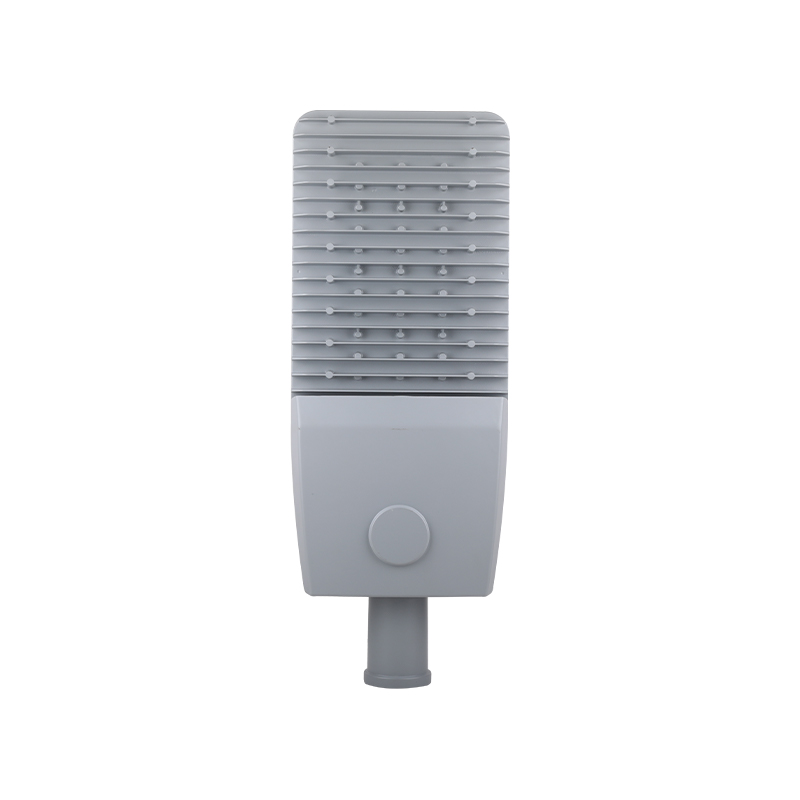

Name: Obudowa z wysokociśnieniowego odlewu aluminiowego Oprawy uliczne LED ATLANTIC PRO
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Opis produktu

CECHY
1. Dostępne w sześciu rozmiarach, bardziej opłacalne dla projektów.
Dioda chipowa 5050/3030, 120-180 lm/w Korpus z odlewanego ciśnieniowo aluminium z trwałą, odporną na korozję poliestrową powłoką proszkową.
2. Opcjonalnie IP66, lk09 10 kv/20 kv SPD.
3. Regulowany kąt czopa 0±15°.
4. Unikalna odłączana konstrukcja pozwala na szybki demontaż górnej obudowy i płyty sterownika bez użycia jakichkolwiek narzędzi, co ułatwia kontrolę, naprawę i wymianę elementów wewnętrznych oraz poprawia efektywność konserwacji sprzętu.
5. Wyłącznik bezpieczeństwa/Fodokomórka/Zwieracz/Inteligentny czujnik opcjonalnie na żądanie. 5 lat gwarancji.

GŁÓWNE ZASTOSOWANIA

DROGOWE I AUTOSTRAD

MOSTKI

OBSZARY MIEJSKIE I MIESZKANIOWE

PLAC I OBSZARY DLA PIESZYCH

SPECYFIKACJAYFIKACJE TECHNICZNE

SPEC

MINI

MIDI

MAXI

Moc

30-75 w

80-150 w

150-200 w

Napięcie wejściowe

100-277 V/50-60 Hz

Temperatura barwowa

3000-6500K

Wskaźnik oddawania barw

CRI>70

Temperatura robocza

-40 ℃ ~ 50 ℃

Materiał obudowy

ADC12

Ochrona przed wnikaniem

IP66

Siła uderzenia

IK08/IK09 opcjonalnie

Ochrona przeciwprzepięciowa

10KV/20KV

Dyfuzor

Szkło hartowane

Czop średnica

50mm/60mm

Waga

4,3 kg

5,6 kg

6,8 kg

PROJEKT W SZCZEGÓŁACH

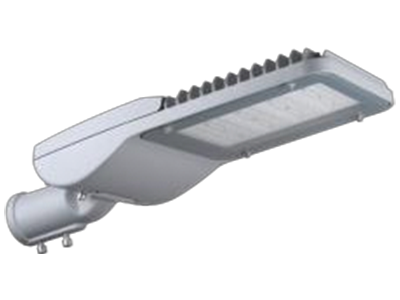

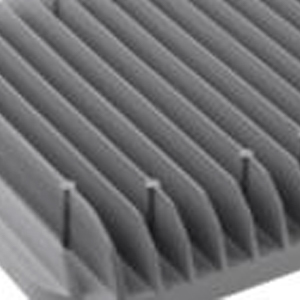

Ciało
Wytrzymały korpus z odlewu aluminiowego z odporną na korozję poliestrową powłoką proszkową.

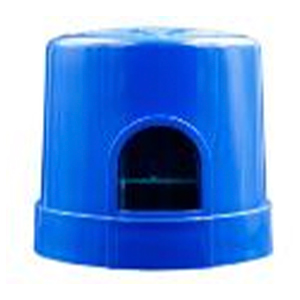

Fotokontrola (opcjonalnie)
Opcjonalnie z gniazdem NEMA i fotokomórką/nasadką zwierającą.

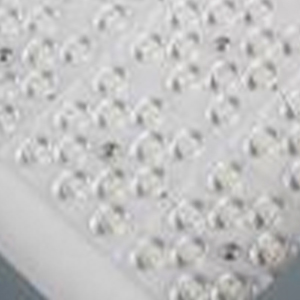

Chipy Dioda LED
Chipy Dioda LED Lumileds 3030 i 5050 o wydajności oprawy do 150lm/w, długiej żywotności 50000 godzin.

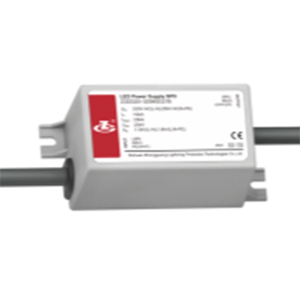

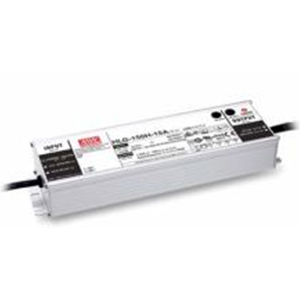

Zasilacz
Sterownik LED o wysokiej wydajności
- Ściemnianie 0-10 V na życzenie
- Marka sterownika może wybierać spośród
MOSO, Meanwell, Philips, Osram.

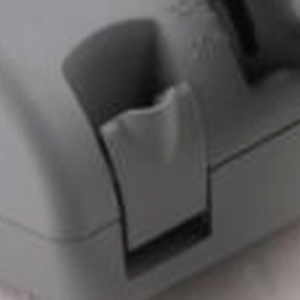

Klamry
Beznarzędziowe otwieranie komory przekładni, łatwe w utrzymaniu.

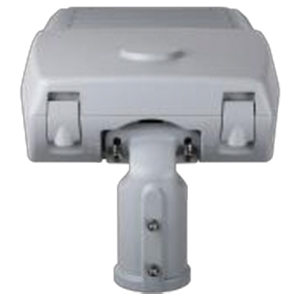

Czop
Szeroki zakres regulacji kąta od 0° do ±15° do montażu z boku i na szczycie słw góręa.

Odłącznik zasilania
Automatyczne wyłączanie oprawy po otwarciu przedziału osprzętu i po zamknięciu, bezpieczeństwo pracowników podczas konserwacji.

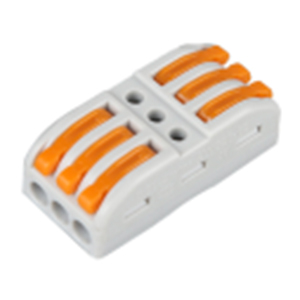

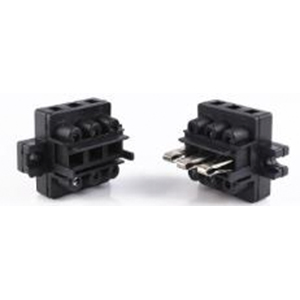

Złącze
Szybkie złącze wtykowe, bez użycia narzędzi, oszczędza czas.

SPD
Urządzenie przeciwprzepięciowe 10 kv (opcjonalnie 20 kv), bardziej niezawodna ochrona zasilacza LED.

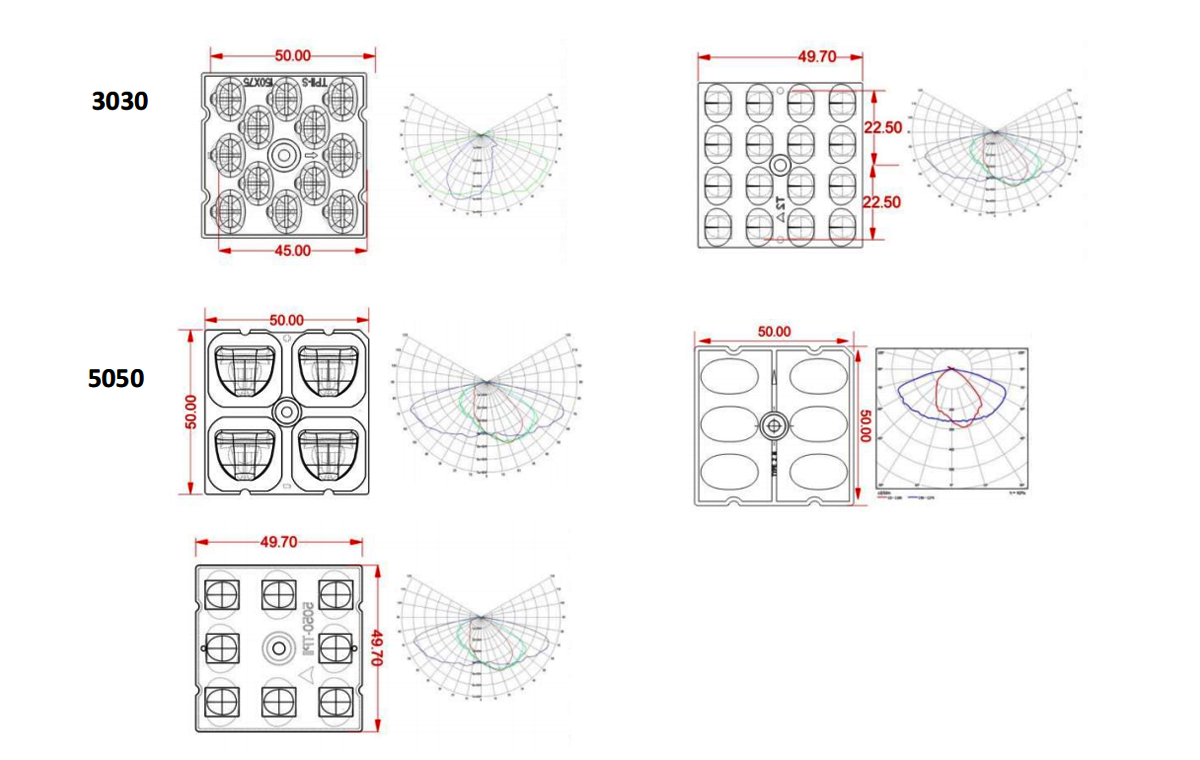

DOSTĘPNA OPTYKA

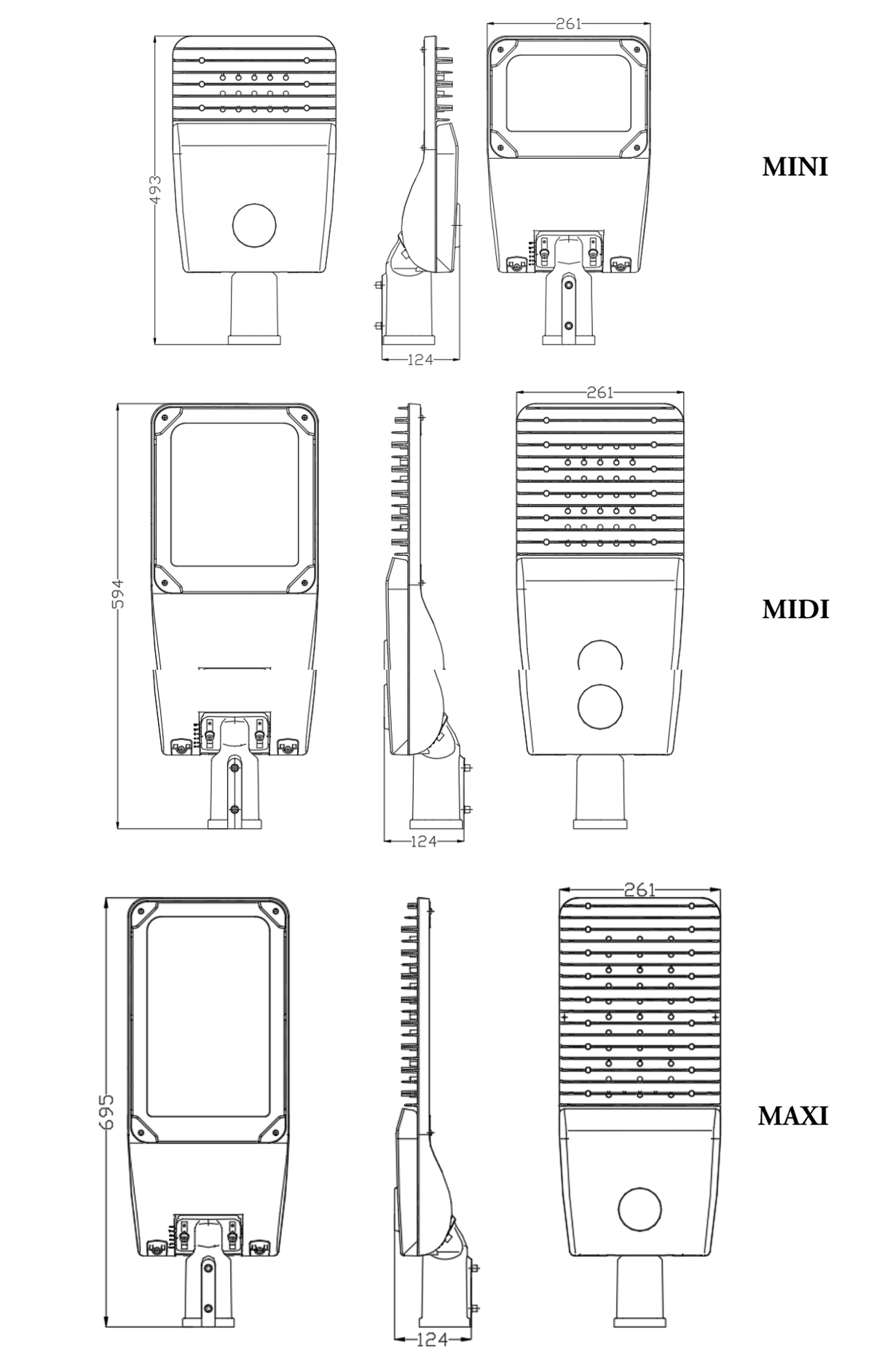

WYMIARY (mm)

INFORMACJE O ZAMÓWIENIU

Zamów kod

LED wpisz

LEDIlość

Optyka
Ilość

Oceniono Moc

Oprawa
wydajność up to

Świecący strumień

CCT

CRI

ATP101

3030

60w

120 mb/w

9600 mb

3000K-6500K

>70

ATP201

3030

192

120w

120 mb/w

14400 mb

3000K-6500K

>70

ATP301

3030

288

180w

120 mb/w

21600 mb

3000K-6500K

>70

Uwaga:
- Moc można dostosować na życzenie projektu.
- Standardowe malowanie obudowy w kolorze jasnoszarym, na zamówienie istnieje możliwość pomalowania na inny kolor.

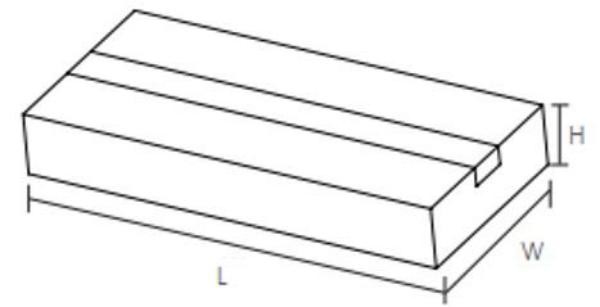

DANE LOGISTYCZNE

MODEL

Jednostka opakowania
(szt./karton)

Rozmiar kartonu (mm)
(Długość*szerokość*wysokość)

Waga netto

Waga brutto

Objętość

ATLANTICPRO MINI

510*280*180mm

4,3 kg

4,8 kg

25,7 dm3

ATLANTICPRO MIDI

610*280*180mm

5,6 kg

6,2 kg

30,7 dm3

ATLANTICPRO MAXI

710*280*180mm

6,8 kg

7,5 kg

35,7 dm3

INSTALACJA

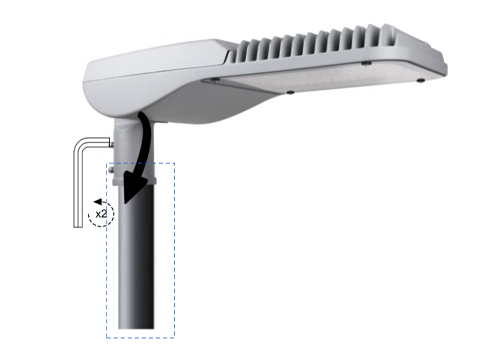

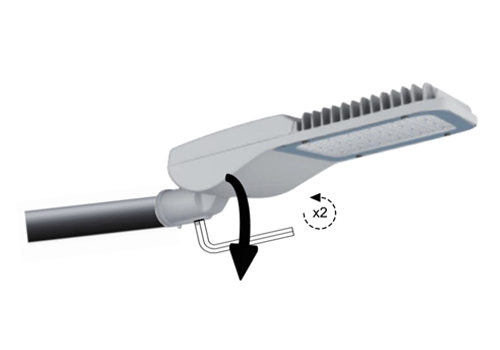

Dokręcić oprawę do słupa za pomocą klucza imbusowego.

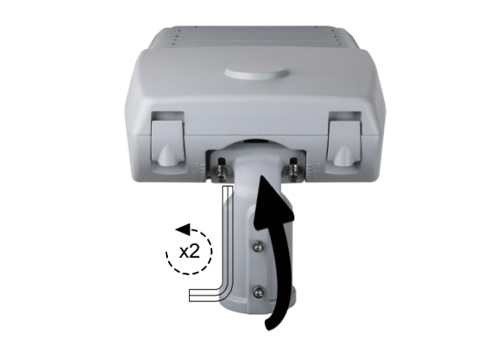

Poluzuj śruby kluczem imbusowym i obróć czop, aby ustawić go w pozycji bocznego wejścia.

Do montażu oprawy potrzebne są tylko jednoręczne narzędzia.

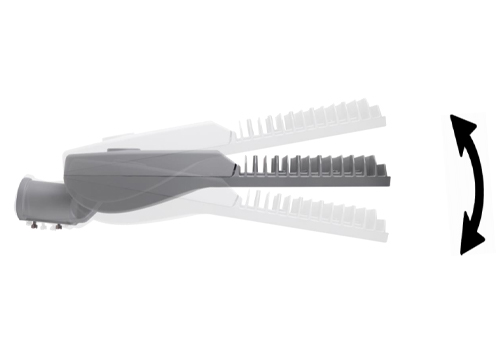

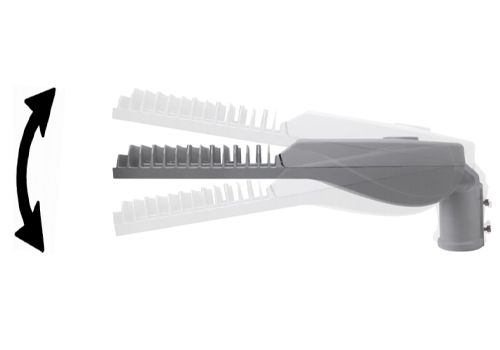

-15° do 15°.

-15° do 15°, kąt czopa można regulować w zakresie -15°, -10°, 0°, 5°, 10°, 15°.

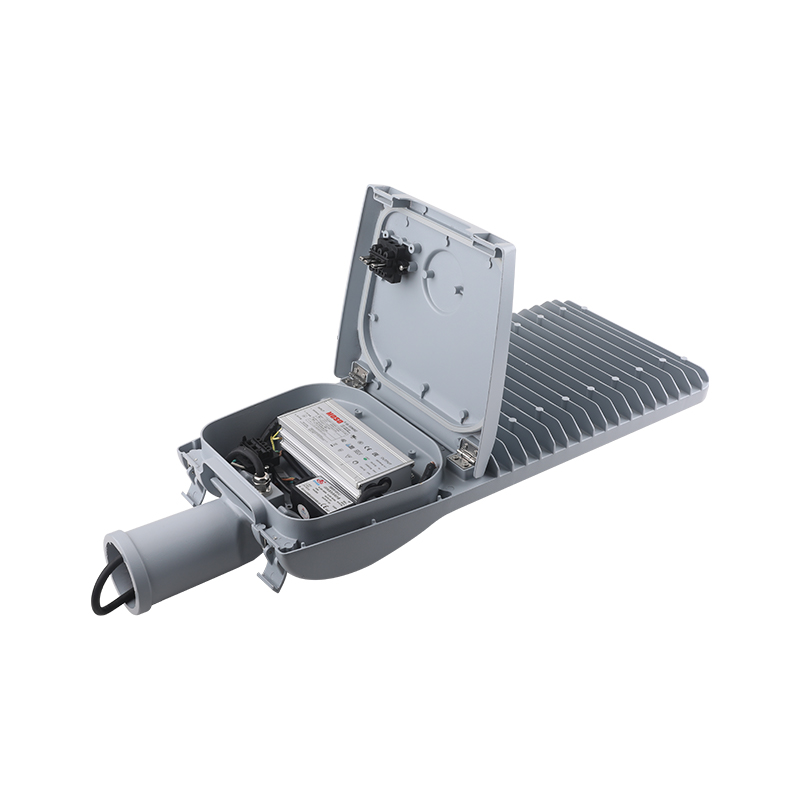

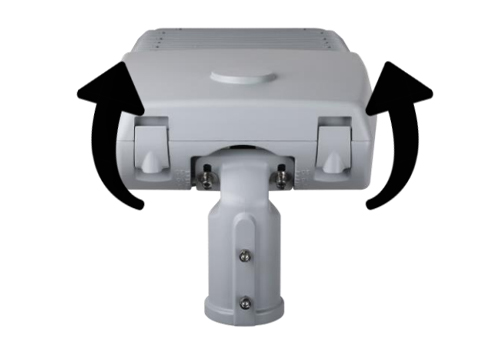

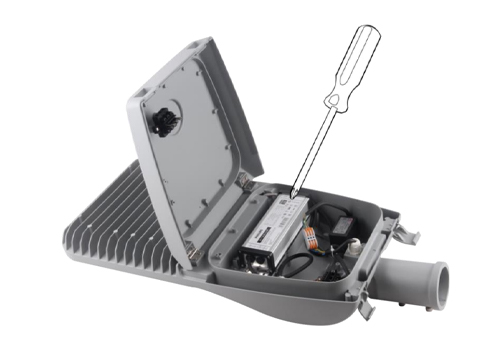

Naciśnij dwie klamry, aby otworzyć schowek na sprzęt.

Ustaw pokrywę przedziału przekładni w pozycji zablokowanej, za pomocą śrubokręta krzyżakowego poluzuj śruby i wymień uszkodzone części elektroniczne, a następnie zablokuj komorę przekładni.

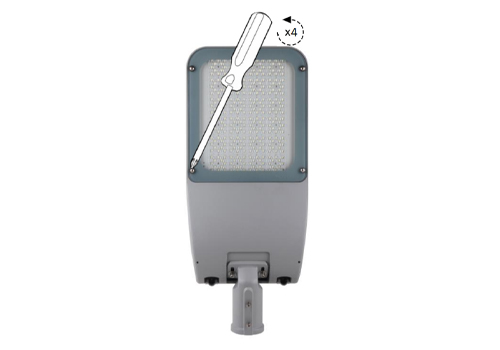

Poluzuj śruby i zdejmij szybę, następnie kontynuuj odkręcanie śrub zablokowanych na płytce drukowanej, usuń uszkodzoną płytkę drukowaną i wymień ją na nową. Połącz i dokręć każdą część krok po kroku.
