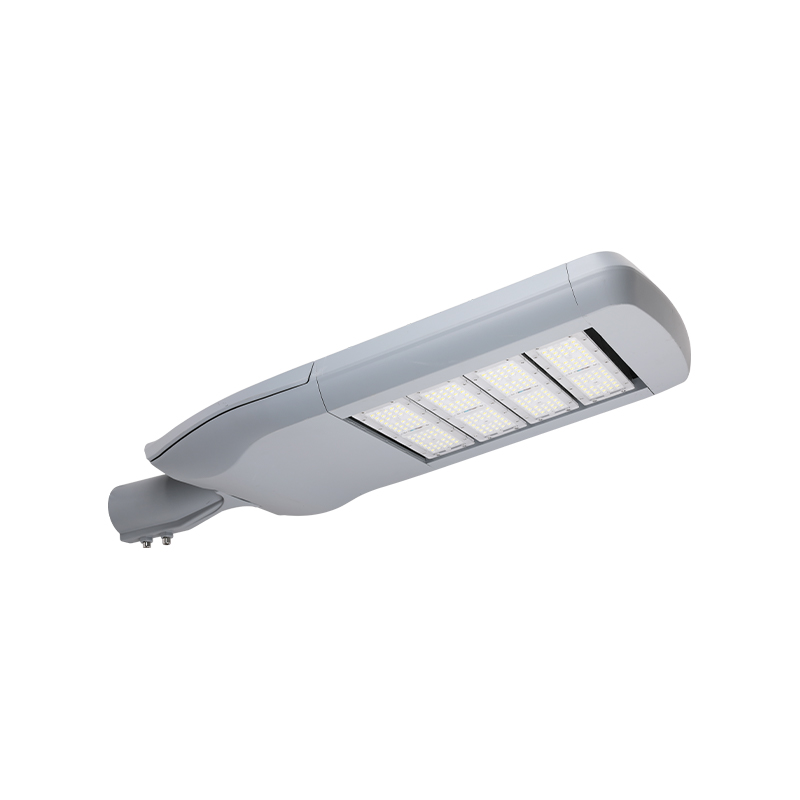

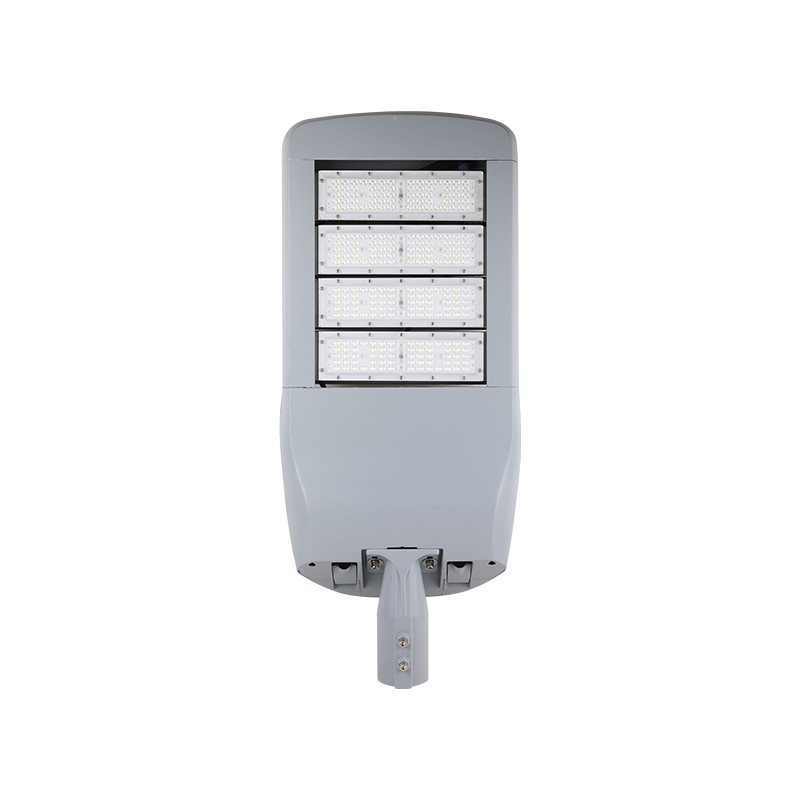

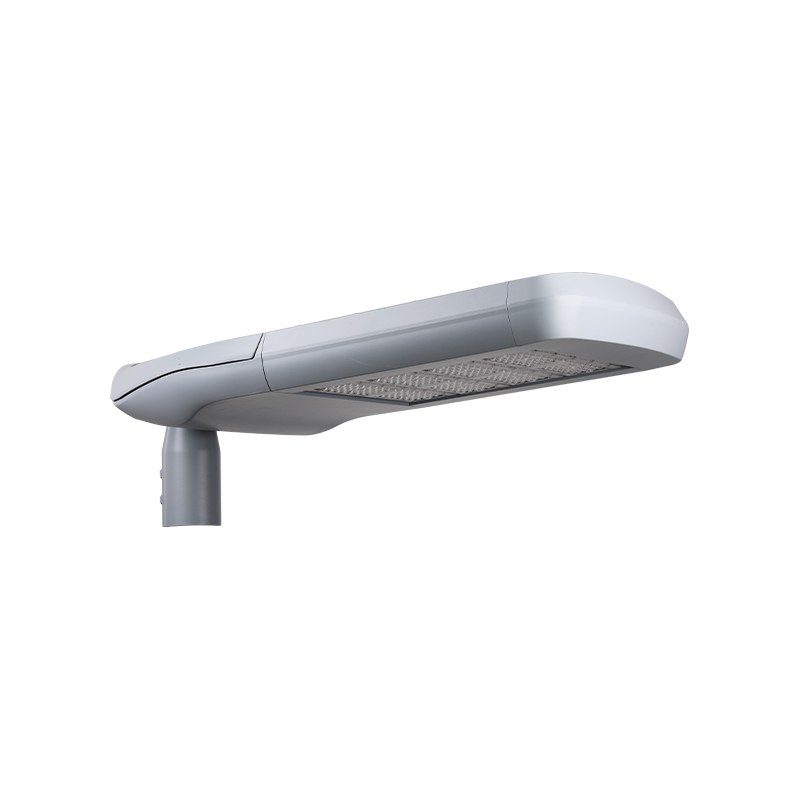

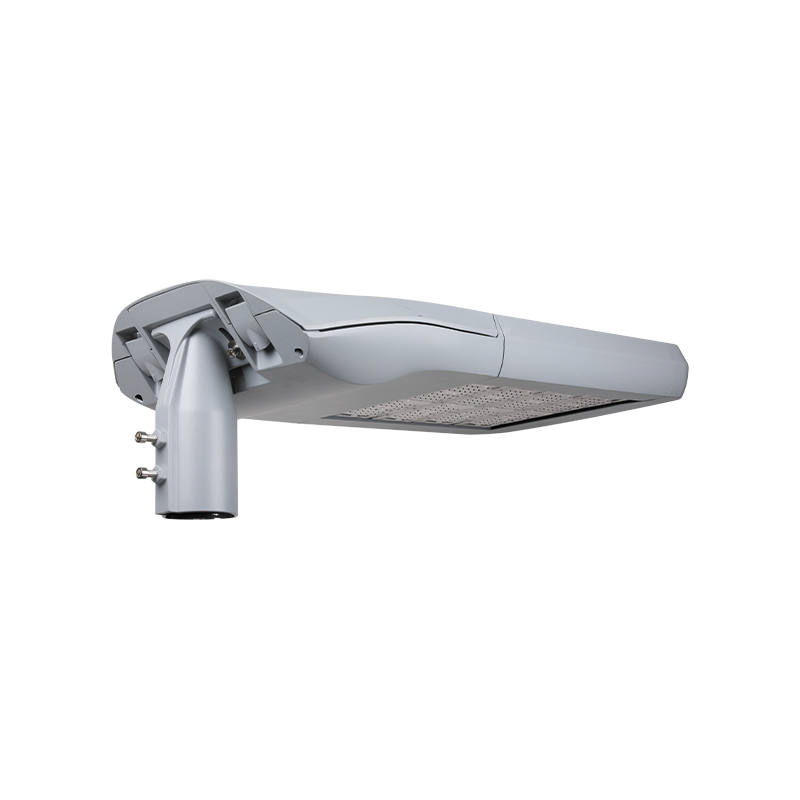

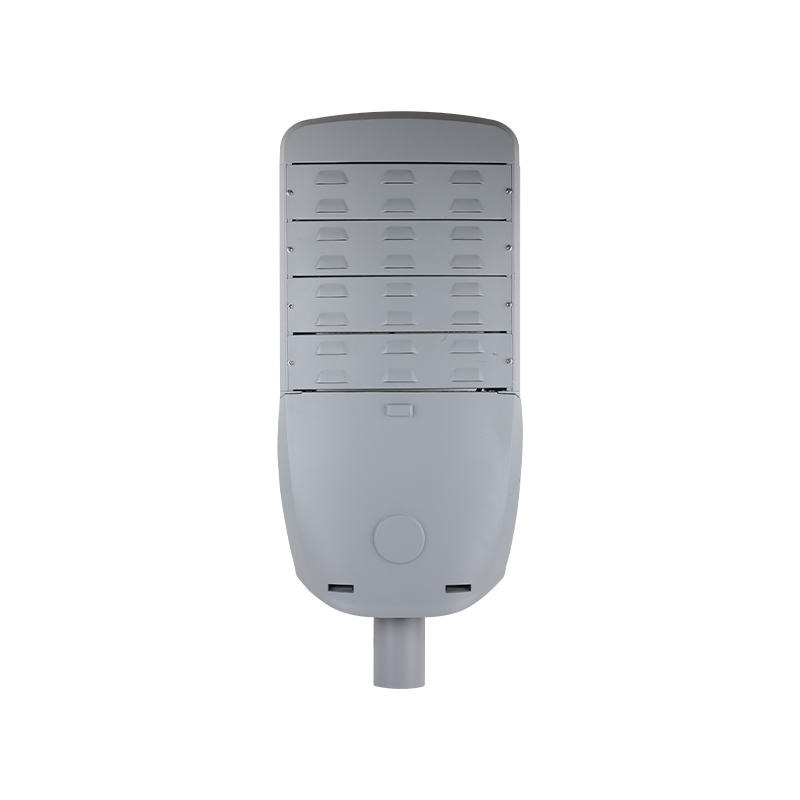

Modułowa konstrukcja silnika Lampa uliczna LED z serii FORTUNE MODULAR

Opis produktu

FORTUNE MODULAR ma wiele znaczących zalet. Jego konstrukcja i funkcje odzwierciedlają cechy wydajności, elastyczności i orientacji na przyszłość. Przedział osprzętu i półkę osprzętu można łatwo otworzyć i wymienić bez użycia narzędzi, co znacznie w góręraszcza proces konserwacji oraz poprawia funkcjonalność i niezawodność sprzętu. Konstrukcję modułowego silnika Dioda Dioda LED można elastycznie rozszerzać z jednego modułu do sześciu modułów, co nie tylko odpowiada potrzebom różnych scenariuszy, ale także znacznie poprawia opłacalność i zapewnia użytkownikom większą elastyczność i możliwości adaptacji.
Produkt ma korpus z odlewanego ciśnieniowo aluminium i jest pokryty odporną na korozję poliestrową powłoką proszkową, aby zapewnić trwałość i stabilność sprzętu w trudnych warunkach. Konstrukcja gniazda z regulowanym kątem umożliwia montaż z boku i na górze kolumny, co dodatkowo zwiększa wygodę i możliwość zasdosowania instalacji.

GŁÓWNE ZASTOSOWANIA

DROGOWE I AUTOSTRAD

MOSTKI

OBSZARY MIEJSKIE I MIESZKANIOWE

PLAC I OBSZARY DLA PIESZYCH

SPECYFIKACJAYFIKACJE TECHNICZNE

SPEC	M01	M02	M03	M04	M05	M06
Moc	30-60 w	60-120 w	90-180 W	120-240 W	150-300 w	180-360 W
Napięcie wejściowe	100-277 V / 50-60 Hz
Temperatura barwowa	3000-6500K
Wskaźnik oddawania barw	CRI > 70
Temperatura robocza	-40 ℃ ~ 50 ℃
Materiał obudowy	ADC12
Ochrona przed wnikaniem	IP66
Siła uderzenia	IK08
Ochrona przeciwprzepięciowa	10KV/20KV
Średnica czopa	60mm
Waga	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

PROJEKT W SZCZEGÓŁACH

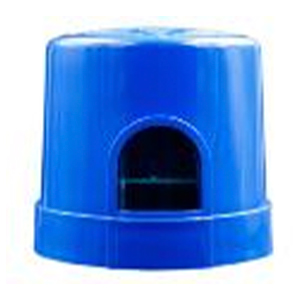

Moduł diodowy Opcjonalnie moduł multiledowy o wydajności oprawy do 160lm/w i długiej żywotności 50000 godzin.	Fotokontrola (opcjonalnie) Opcjonalnie z gniazdem NEMA i fotokomórką/nasadką zwierającą.

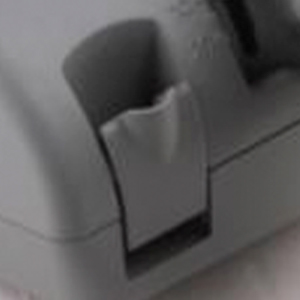

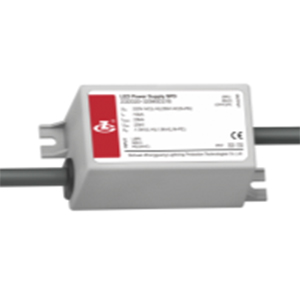

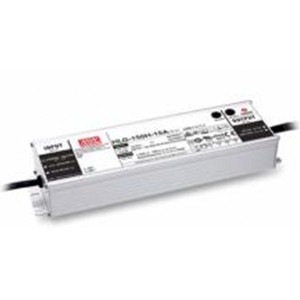

Zasilacz Sterownik LED o wysokiej wydajności - Ściemnianie 0-10 V na życzenie - Marka sterownika może wybierać spośród MOSO, Meanwell, Philips, Osram.	Klamry Beznarzędziowe otwieranie komory przekładni, łatwe w utrzymaniu.

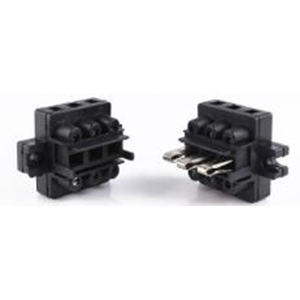

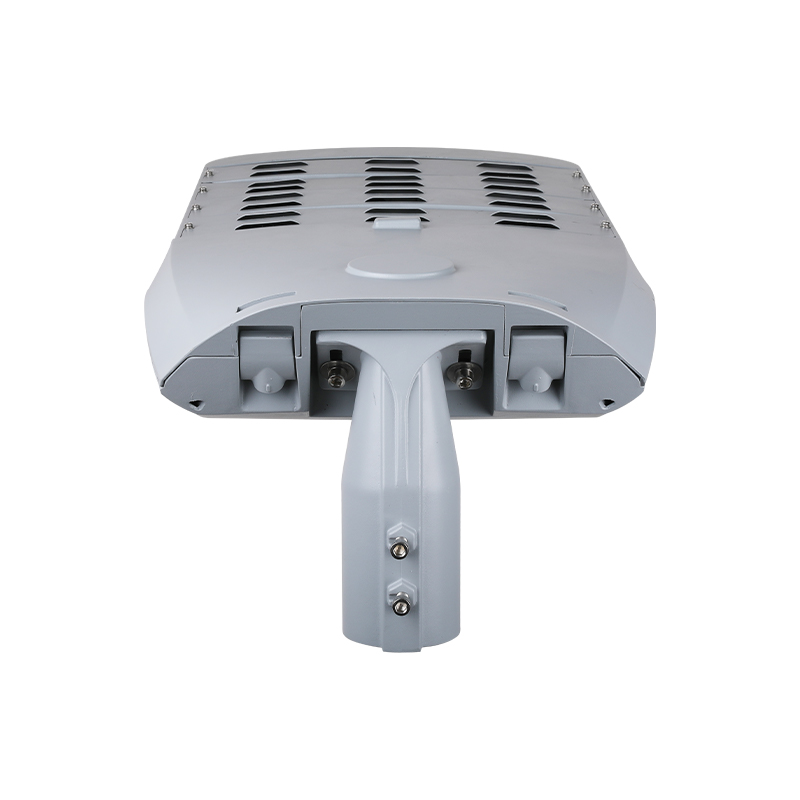

Czop Szeroki regulowany kąt od 0 ℃ ± 15 ℃ do wejścia z boku i montażu na szczycie słupa.	Odłącznik zasilania Automatyczne wyłączanie oprawy po otwarciu przedziału osprzętu i po zamknięciu, bezpieczeństwo pracowników podczas konserwacji.

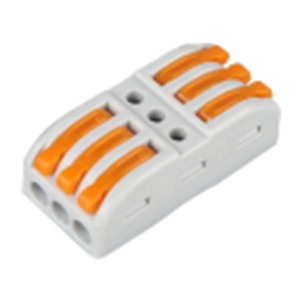

Złącze Szybkie złącze wtykowe, bez użycia narzędzi, oszczędza czas.	SPD Urządzenie przeciwprzepięciowe 10 kv (opcjonalnie 20 kv), bardziej niezawodna ochrona zasilacza LED.

DOSTĘPNY MODUŁ LED

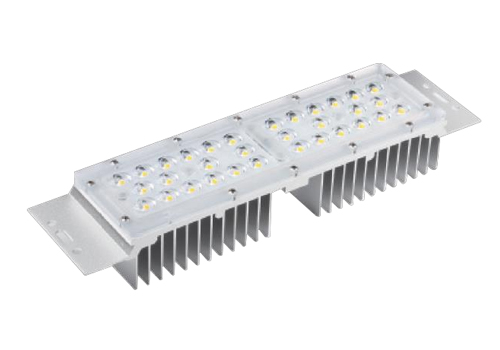

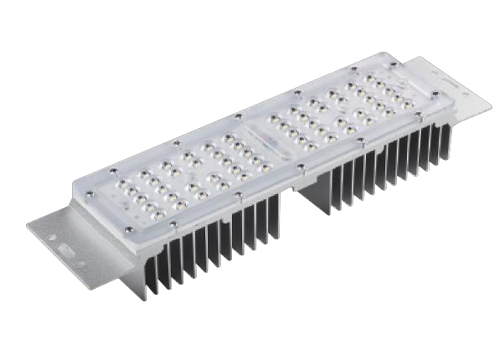

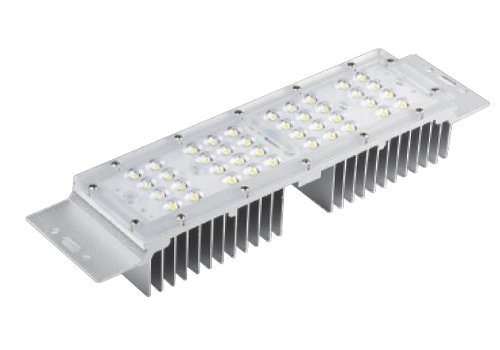

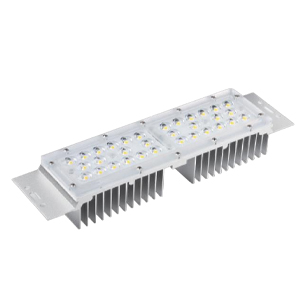

MODUŁ LED 5050 Ilość diod LED: 32szt Moc: 50 w	MODUŁ LED 3030 Ilość diod LED: 40szt Moc: 30 w

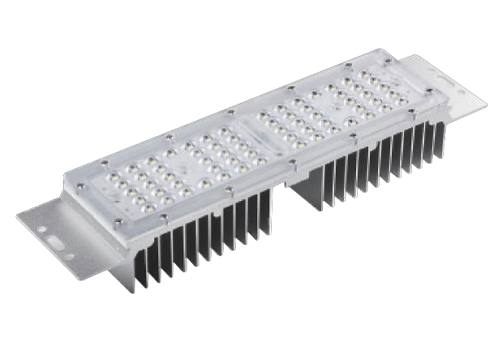

MODUŁ LED 3030 Ilość diod LED: 56szt Moc: 50 w	MODUŁ LED 3030 Ilość diod LED: 64szt Moc: 60 w

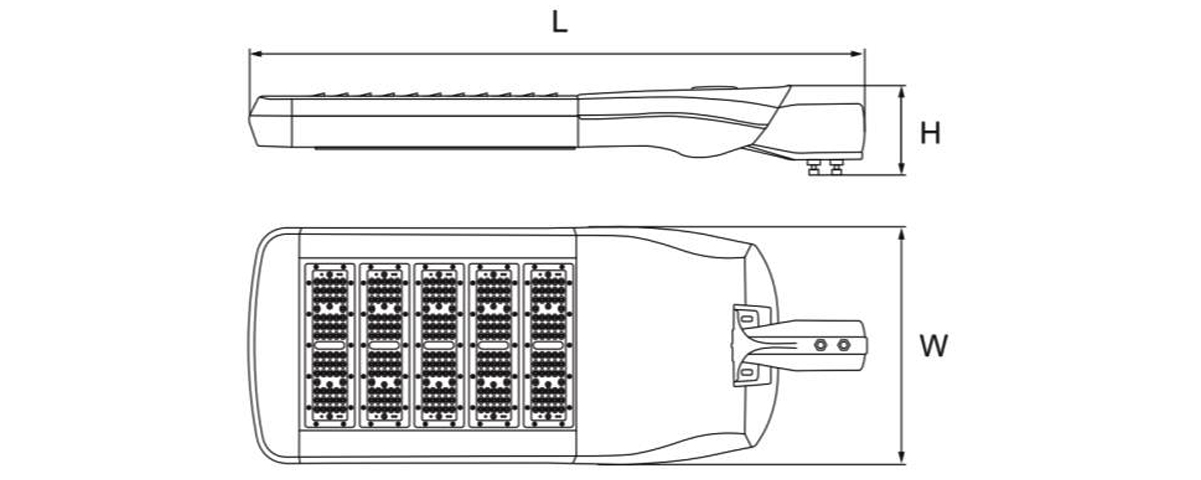

WYMIARY (mm)

INFORMACJE O ZAMÓWIENIU

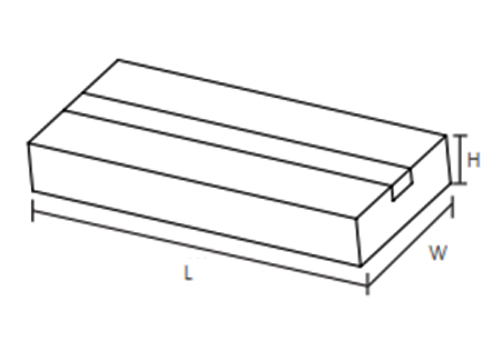

DANE LOGISTYCZNE

INSTALACJA

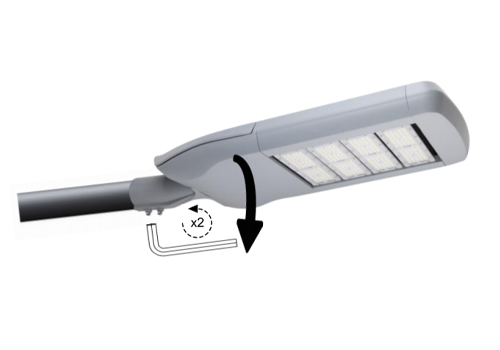

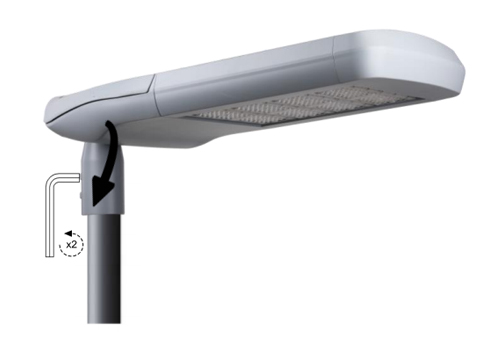

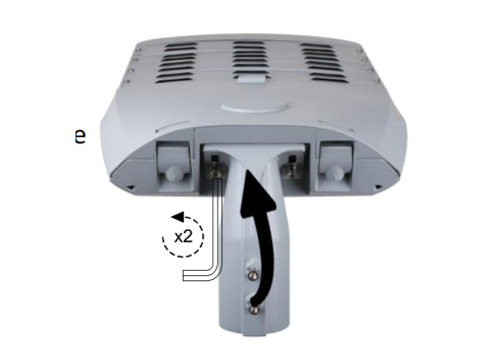

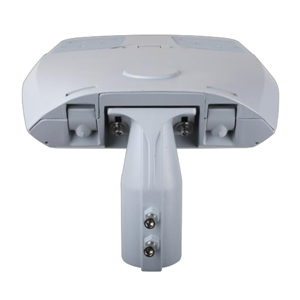

Dokręcić oprawę do słupa za pomocą klucza imbusowego.	Poluzuj śruby kluczem imbusowym i obróć czop, aby ustawić go w pozycji bocznego wejścia.

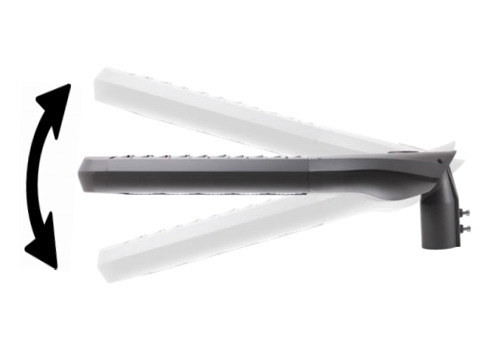

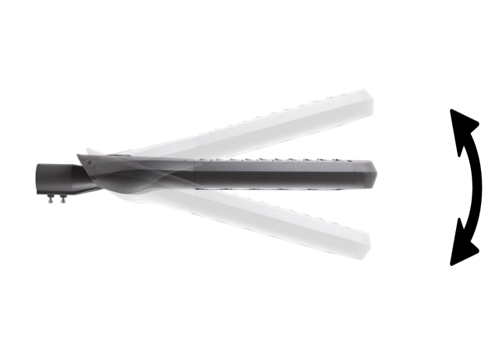

Do montażu oprawy potrzebne są tylko jednoręczne narzędzia.	Kąt czopa można regulować w zakresie -15°, -10°, 0°, 5°, 10°, 15°.

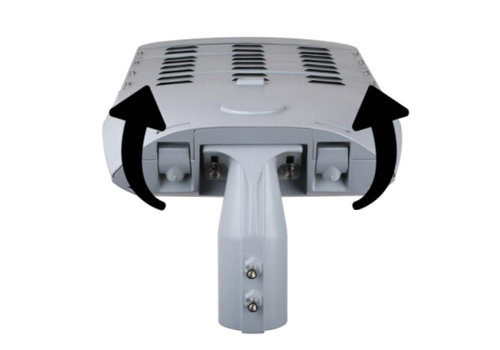

Kąt czopa można regulować w zakresie -15°, -10°, 0°, 5°, 10°, 15°.	Naciśnij dwie klamry, aby otworzyć schowek na sprzęt.

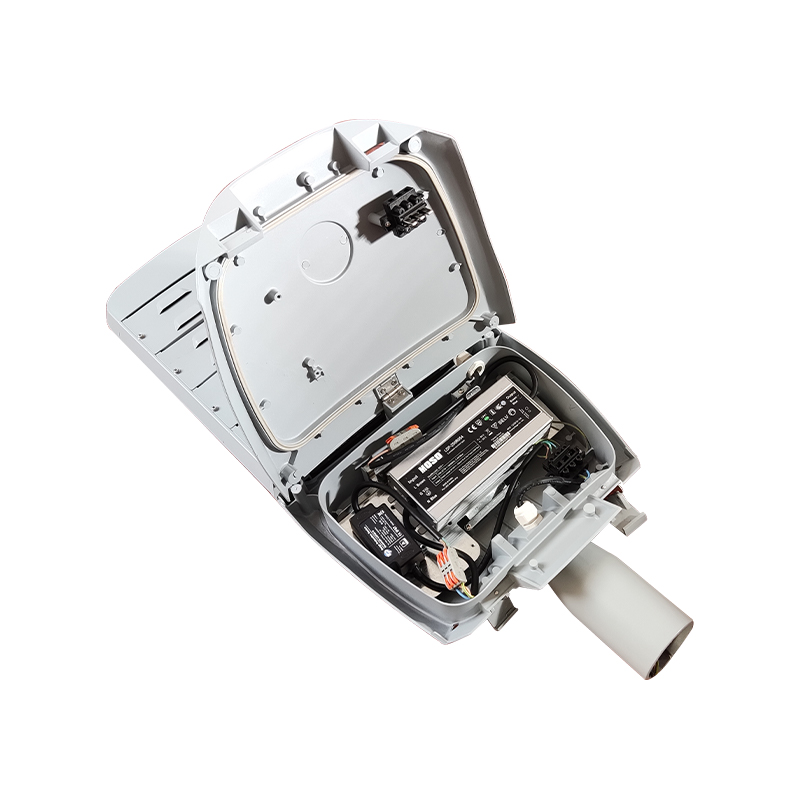

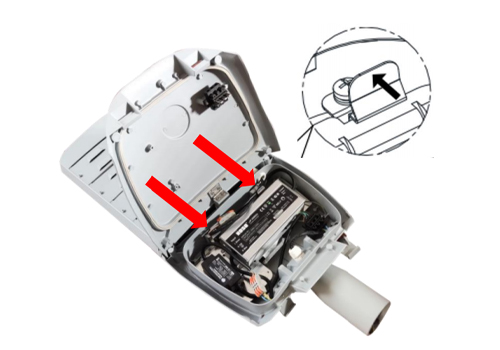

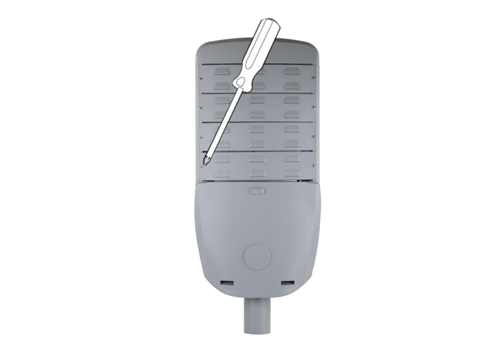

Ustaw pokrywę przedziału przekładni w pozycji zablokowanej, naciśnij 2 zatrzaski za opaskę i wyjmij płytkę przekładni, wymień uszkodzone części elektroniczne na nowe, a następnie zablokuj komorę przekładni.	Poluzuj tylną okładkę i zdejmij ją, następnie kontynuuj odkręcanie śrub zablokowanych w profilu, wyjmij uszkodzony moduł LED i wymień go na nowy. Połącz i dokręć każdą część krok po kroku.
